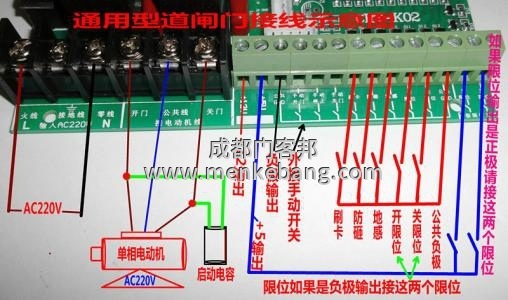

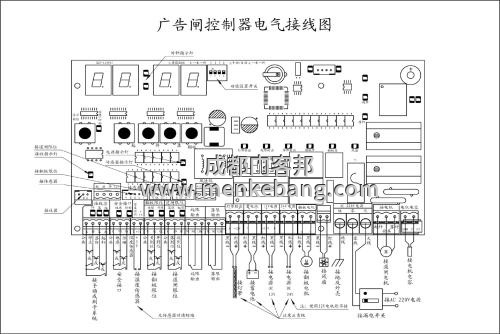

道閘又稱擋車器，是專門用于道路上限制機動車行駛的通道出入口管理設備 ，現廣泛應用于公路收費站、停車場系統管理車輛通道，用于管理車輛的出入。接下來成都電動門維修小編就來說說道閘控制器接線圖解析,成都道閘控制器維修，希望對您有所幫助。

一，定位：在心中確定它的安裝位置，可能的話在現場畫下來；

二，布線：位置定下來后，就找電源位置及手動控制道閘的位置，這二個位置到道閘的距離選擇方便施工的路線，開始挖線槽埋線管，把線穿到管里面，最好是多留一二根備用線，如需4芯可用5芯或6芯；

三，埋地感線圈：如果需要自動落桿，那么就需要以道閘桿降下來的位置為中心切一個2米乘0.8米的長方形線槽，把地感線埋到里面去。

將網線按照標準壓線順序用水晶頭壓好。將網線分成4組：橙色組（橙+橙白）、蘭色組（蘭+綠白）、綠色組（綠+蘭白）、棕色組（棕+棕白）。橙色組接讀卡頭地，蘭色組接讀卡頭D0，綠色組接讀卡頭D1，棕色組接讀 卡頭電源正12V。

四，安裝：把道閘固定了，把線接好，再量一下路口多寬，裁差不多長的道閘桿裝上去，手動把桿搖下來試一下；通電調試；

五，調試完畢后把挖過的線槽用水泥封起來！

以上就是我們介紹的道閘控制器接線圖解析,成都道閘控制器維修，更多相關請關注本網站。
