控制器是自動門的控制部件，它對于管理感應門的日常啟閉運行有著直接的影響。在安裝自動感應門控制器時，有些注意事項一定要特別小心。這里門客邦成都電動門安裝公司小編就來分享下感應自動門控制器接線圖解,通用玻璃自動門控制器主板接線。

第一、為確保自動門控制器安裝后的正常使用，其安裝工作必須按照說明書的要求，由專業人員來進行安裝，同時還應參照產品所附的接線圖正確連接。

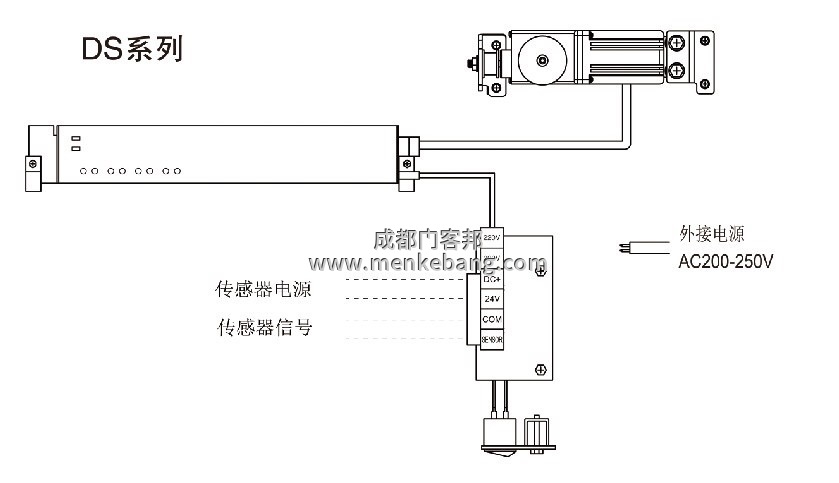

感應自動門控制器接線圖解

第二、自動門控制器的安裝所用的電源線和電機動力線應選用線徑不小于1.5 mm2銅芯護套電纜，其它控制線應選用導線截面不小于0.5mm2的銅芯電纜。電源火線應接于控制器的L端，零線應接于控制器的N端。

第三、感應門控制器機內保險最好使用Ф5×20mm/6A的快速熔斷器，嚴禁將機內保險作直接短路使用?？刂破鞯奶筋^安裝于室外適當高度，角度可以根據實際情況具體調整。

第四、感應門控制器的安裝位置應根據用戶的具體情況選擇適當位置懸掛于無磁場干擾的墻體上，安裝高度距地面不應小于1.2m。從控制器中引出的電纜要沿墻體進行固定，并固定牢固。

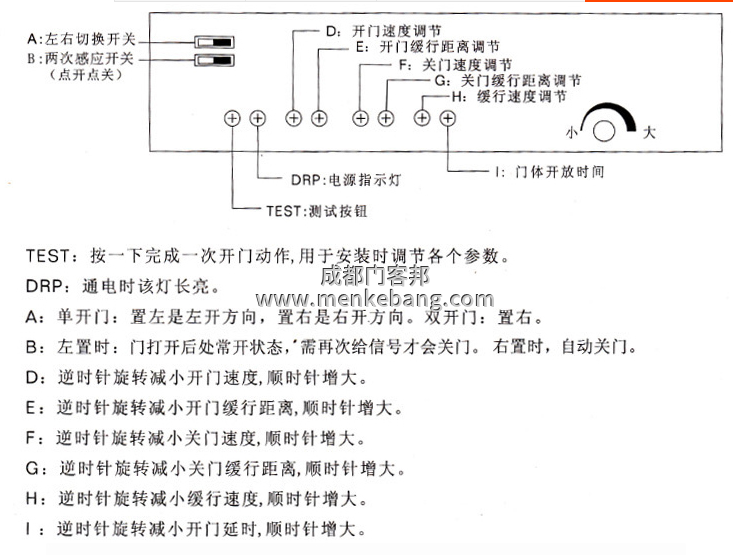

自動門控制器調試圖解

第五、自動門控制器安裝完成后，在正式通電前，要對全部的安裝工作進行一一仔細檢查，確認無誤之后方可接通電試運行。探頭安裝于室外適當高度，角度可以調整。

以上就是我們經常要遇到的感應自動門控制器接線圖解,玻璃自動門控制器主板接線，更多相關松下自動門專用電插鎖接線請關注本網站。

門客邦提醒：感應自動門控制器接線，最好找專業人員操作，一不小心會把控制器弄壞，造成自動門不能正常使用。批發多個品牌自動門控制器，歡迎來電咨詢！推薦閱讀：辦公室感應門    感應門控制門常開不能關閉   自動門軌道可以上油嗎
